BJX防爆标志: ExeⅡCT6/ⅡBT6/ⅡT6/ DIPA21 Ta T6
BJX防护等级: IP65
BJX防腐等级：WF1
D:上进线
X:下进线
L:左进线
R:右进线

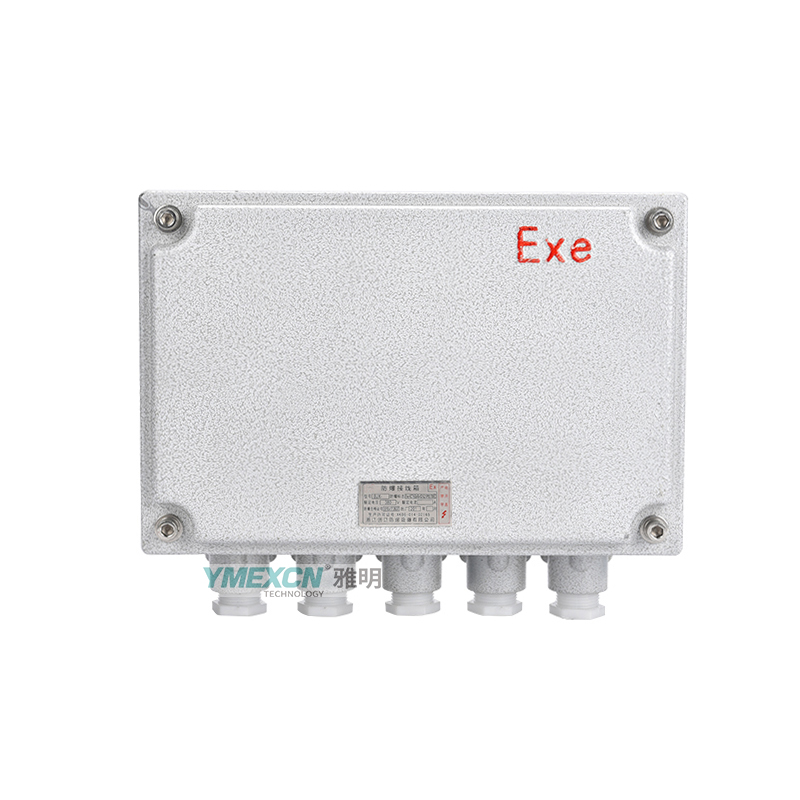

防爆接线箱系列:外壳采用耐冲击的玻璃纤维强化聚脂材料制成,的金属部件均耐腐蚀。盖和基座的结合面设计成凹凸形,设有硅橡胶密封结构,确保了IP65防护等级。作为在电压220V/380V线路中连接各种电器设备及仪器仪表的分线、接线之用。
接线箱现有三种规格:内装螺旋自锁式接线端子规格有2.5-3.5平方毫米,将引入导线固定连接。
不同型号规格的电缆密封套满足不同的电缆引入:塑制电缆密封套入口(安装端)是公制螺纹,内设防松夹爪,具有良好的机械特征。未使用的电缆入口可用空塞堵头密封,为今后更加便捷的设施进行改型与扩展。

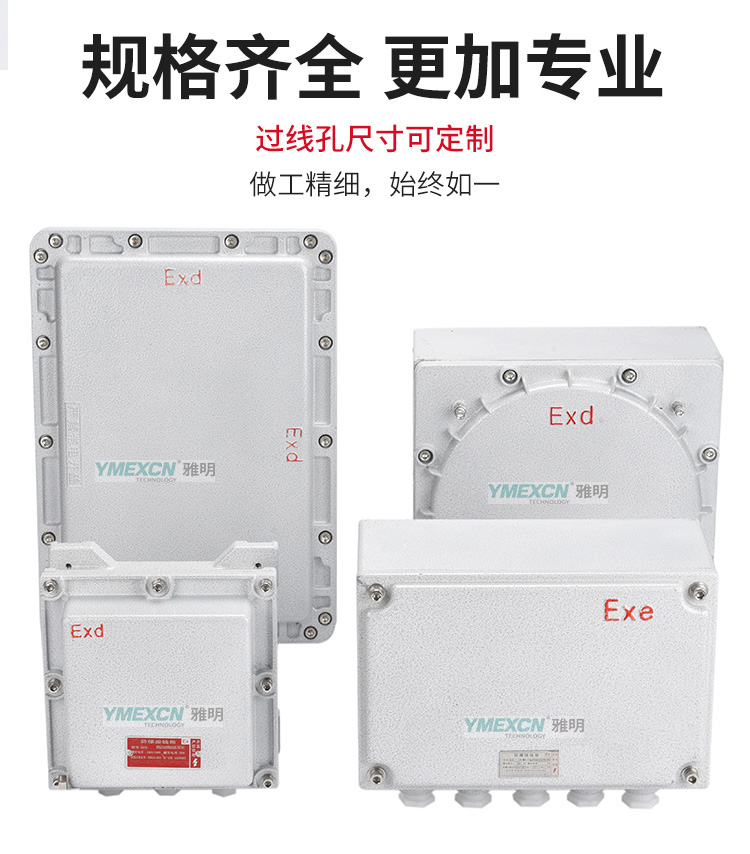

400×300×310防爆箱400×400×180防爆箱400×400×210防爆箱
500×400×170防爆箱500×400×180防爆箱500×400×230防爆箱
500×400×210防爆箱500×400×140防爆箱600×500×140防爆箱
500×400×250防爆箱500×400×260防爆箱500×400×300防爆箱
600×500×180防爆箱600×500×210防爆箱600×500×250防爆箱
190×190×130防爆箱300×300×170防爆箱600×500×250防爆箱
190×190×150防爆箱210×210×120防爆箱300×300×140防爆箱

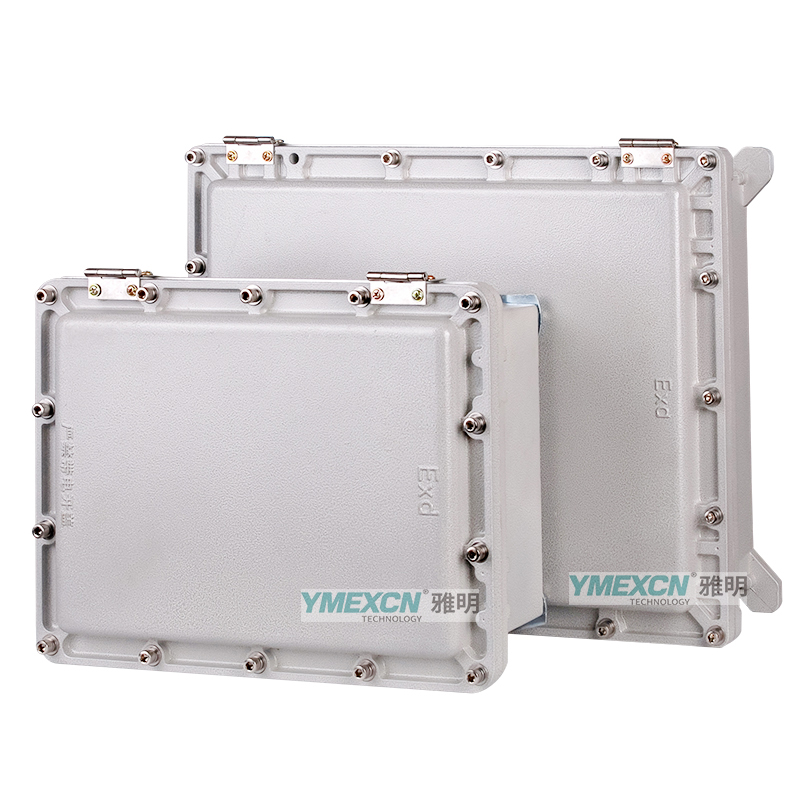

主要参数：ExdIIBT6铝合金500×400×250防爆监控箱
1.防爆标志：ExdeIIBT6 * ExdeIICT6
2.防护等级：IP54 IP66
3.防腐等级：WF1
4.额定电压：AC220/380V
5.极数：IP+N+PE,3P+N
7.进线口螺纹：G2"~G3
8.出线口螺纹：G1 1/2
9.额定电流;16A,30A
10.执行标准：GB3836.1-2000,GB3836.2-2000,GB3836.3-2000 IEC60079
产品特点
1.铸铝合金或钢板外壳,表面喷塑。
2.压铸或焊接成形，外形美观。
3.结合面采用曲路密封结构，具有较强的防水、防尘性能。
4.接线端子采用增安型专用端子，接线方便，牢固可靠，并且电流大小有多种规格可供用户任意选配。
5.进线口方向变化多端，可根据用户要求任意选配进线口并可根据用户要求直接配装配BMJ系列的电缆
密封接头(注：用户在订货时须注明。)
